350包裝機機組中央潤滑系統位于香煙料斗齒輪箱的下前方,機器外露的關鍵部件的潤滑都是由中央潤滑系統提供潤滑油,使用的潤滑油是shel omala 220,要注意定時檢查油位,以保證油位在標定的油表范圍內。一般每周檢查一次玻璃油表指示的油位。
350包裝機機組中央潤滑系統由(PLC)可編程控制器的程序控制,可通過對 (CRT)顯示屏內的程序菜單F3的調用來修改中央潤滑系統的運行周期,運行周期主要根據氣候情況和機器的使用時間來作調整,以保證機器的充分潤滑為宜。潤滑油路要定期檢查以保證暢通無阻,油路的阻塞和不通暢將導致機器摩擦過熱和不必要的磨損。

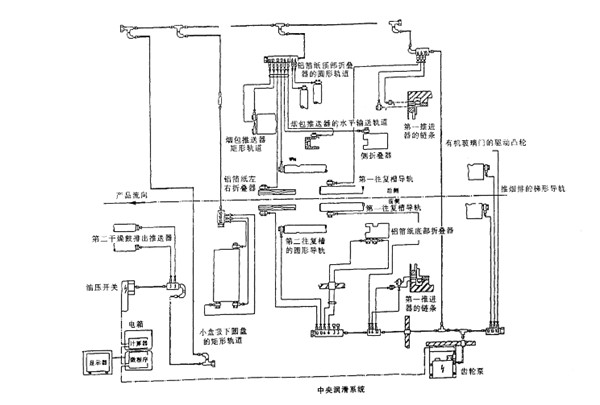

350包裝機機組中央潤滑系統油路如下:
(一)香煙料斗
香煙料斗推煙排的兩根梯形導軌潤滑
香煙料斗活動有機玻璃門的驅動凸輪潤滑
(二)鏈 條
推進器的兩根鏈條潤滑
(三)往復槽
往復槽的兩根圓柱形導軌潤滑
(四)第二往復槽
第二往復槽的兩根圓柱形導軌潤滑
第二往復槽內的鋁箔紙底部折疊器軌道潤滑
第二往復槽內的煙包端部鋁箔紙左右側折疊器軌道潤滑
(五)煙包推送器
第二往復槽出口處的煙包推送器矩形軌道潤滑
鋁箔紙部折疊器的兩根圓柱形軌道潤滑
煙包推送器的水平輸送軌道潤滑
(六)小盒吸下機構
小盒吸下圓盤的矩形軌道潤滑
(七)第二干燥鼓
第二干燥鼓煙包排出推送器的兩根圓柱形軌道潤滑
齒輪箱的潤滑:
齒輪箱的潤滑采用中央潤滑油泵或者飛濺式潤滑方式。
