401型小包薄膜包裝機工藝流程

2014-7-11 10:27:22 []



 401型小包薄膜包裝機用于煙盒的薄膜包裝,802自動儲煙柜輸送過來的煙盒由分離輪將其一包包地分離并向下輸送后由傳送輪送人401的煙包軌道。



小型薄膜包裝機平面示意圖

煙盒由煙包軌道內的耳塊式鏈條拖動向前輸送,在接近轉塔處,輸人推送器將煙盒加速向前輸送。脫離耳塊式鏈條的推動。薄膜和啟封帶 (拉線)分別由卷材供給,通過熱熔的方式用蠟彼此燙合在一起。

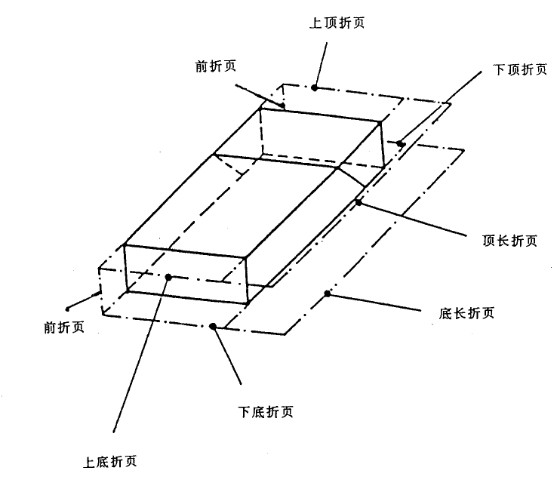

然后,由一對牽引輥將薄膜拉入切割裝置,并在切割裝置內切成一段一段,后在真空皮帶的吸附下將其輸送到煙包軌道處。輸入推送器將煙盒推靠在切割好的薄膜上,并經往復套口共同送人轉塔的模盒內,煙包薄膜的大多數折疊動作在輸送過程中由往復套口和模盒完成,底長折頁此時由底折疊器折好,長折頁則在轉塔旋轉過程中由固定的折疊導塊折好。

 轉塔轉過90之后,煙包薄膜的長折頁由長折邊預封烙鐵初步封口,轉塔再轉過90后,煙盒被推送器推出轉塔,并經過幾塊折疊導塊,由其將薄膜的折頁和底折頁折起來。為了方便輸送,薄膜下折頁和下底折頁在此位置由底預封烙鐵初步燙封起來,在折疊導塊的出口處,提升機將煙盒送人堆疊塔內。提升過程中薄膜上折頁和上底折頁由堆疊塔導軌完成其折疊動作,煙包擋板用來防止煙盒向下滑落,在堆疊塔內的長折邊燙封烙鐵完成煙包薄膜長折頁的終燙封,堆疊塔的上部推送器將煙盒成兩包一組的送人排出軌道,在排出軌道內的底燙封烙鐵將煙包薄膜的折頁和底折頁終燙封在一起。

    在排出軌道上有一個煙包剔除器將次品煙包與好煙包分離,好煙包由排出軌道內的輸送皮帶送往下游機器。

    必要時,401小包薄膜包裝機可以配上印花稅票裝置。
